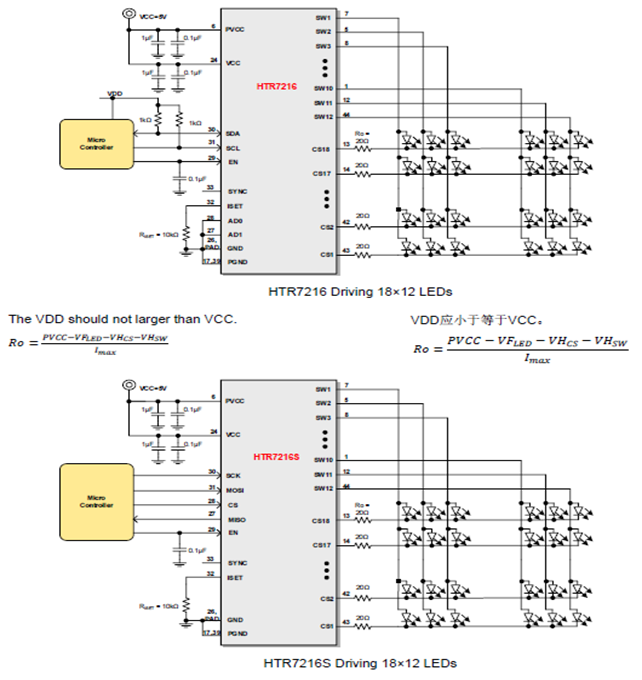

HTR7216(S)是一款通過1MHz的I2C接口(HTR7216)或10MHz SPI接口(HTR7216S)進行編程的支持18×12陣列的LED驅動芯片，每路SWx都支持8位PWM數據進行獨立調光，并且每路CSx都有8位的直流掃描數據用來支持每個點的256階的線性PWM調光，并且每個CSx都支持256階的直流電流可調節等級。
HTR7216(S)內置三個模式控制器，以提供不同的自動呼吸或群組調光控制。每個模式控制器可以工作在自動呼吸或手動控制模式。呼吸相關參數均可設置，如上升下降沿、開/關時間、重復次數、最高/最低亮度等。每個LED的PWM參數可從三個模式控制器中的任意一個得到。
另外，每個LED的開路和短路狀態都能被檢測，HTR7216能夠把開路和短路信息存儲在Open-Short寄存器組中。

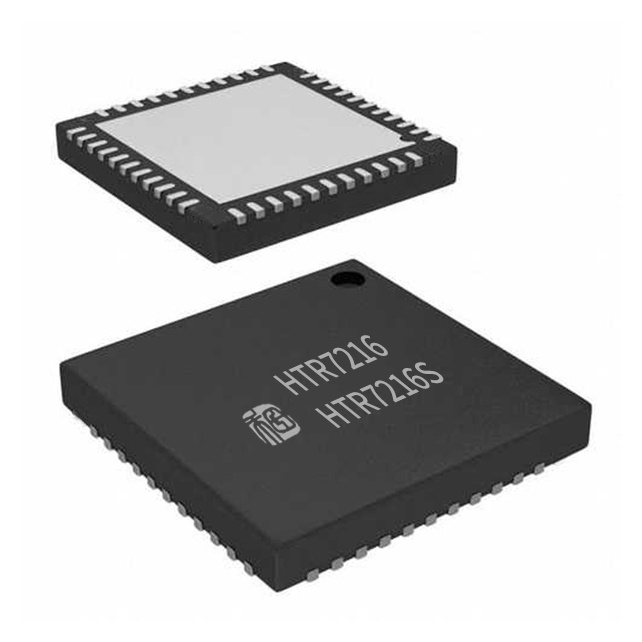

HTR7216(S)的工作電壓在2.7V到5.5V之間，并且關斷電流和工作電流都非常小。HTR7216支持QFN5×5-44L封裝，可在2.7V到5.5V和-40°C to +125°C下工作。
| 價格:￥ | 庫存99999 |
數量:
|
特點
| 應用
|
